一、 系統概述

火車在諸路段運行期間，各鐵路局有必要也必須對駛經本轄區的車輛進行監控統計。應用于此的工控機，傳統使用的是PCI總線的金手指插卡形式。由于設備靠近鐵軌，火車經過時會對其造成震動影響，金手指連接方式不牢固的缺點就明顯的暴露出來，容易出現系統運行不穩定、信號采集不完整、通信錯誤等問題，而一旦設備出現問題進行維修時還必須將其停止運行。面對鐵路運輸任務日益繁重、對開車輛逐漸增多的現狀，使用CPCI產品代替原有IPC工控機是一大趨勢。

二、 系統要求

CPCI標準是一種新的開放式工業計算機標準，它具有開放性、良好的散熱性、高穩定性、高可靠性及可熱插拔等特點，適用于工業現場、實時數據采集、儀器測量，共同特點是模塊化、強固結構設計，主要由三項領先技術綜合而成：

1、PCI局部總線的電氣特性。

2、工業級封裝結構和規格

3、2mm高密度針孔連接器

從機箱前/后面插拔板卡，板卡通過連接器和導軌固定，前面板還有緊固螺絲，豎直安裝的板卡，改善了散熱條件，比PCI的金手指連接具有更好的抗沖擊、抗震動特性。針孔連接器完全氣密的特點，使得板卡抗腐蝕性大大提高，并且增加了負載能力。更具吸引力的特點是熱插拔，就是在運行系統不斷電條件下，拔出或插入功能模板，而不破壞系統的正常工作的一種技術，這大大提高了設備的易維護性。

三、 系統描述

火車車輛監控統計中，使用一整套CPCI設備，包括CPCI機箱、底板、主板、功能板等。在各路局路段交界處，將設備安放于鐵軌附件的基站內，鐵軌上置有數個傳感器，其功能是探測過軌的車輪，每當有車輪經過，傳感器均會發出相應信號，使用CPCI功能板將此信號采集、存儲，進而實行下一步處理。比如可以據此得出經過車輪的數量，推算出火車車節數；根據采集信號的時間間隔，可以推算出火車行駛車速；根據傳感器發出信號的先后順序確定列車行駛方向。利用另一種CPCI解碼板對車廂類型進行探測，大多客運車廂、貨運車廂及其它功能車廂都有其獨特的標簽號，在列車經過時，通過解碼板采集到各車廂的標簽號，即可知悉所過列車執行的是何種運輸。上述信息對于各鐵路局對轄區內行駛車輛的統一調配具有重要意義。每種功能板都實現備份安裝，這既確保了采集數據的正確性，又使得萬一其中一塊板卡失常，另一塊仍然繼續工作，不影響整個系統的運行。同時對于失常的板卡，可以直接從機箱內拔出，將新卡插入，充分利用CPCI產品熱插拔特性，保證系統連續運行，方便維護。

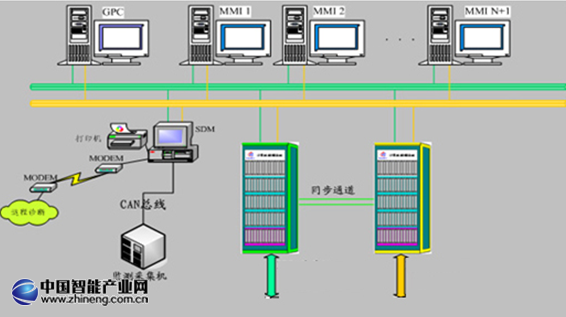

四、 系統框圖

系統構成示意圖

五、 項目產品清單

上述功能利用英德斯CPCI平臺實現：選擇4U機箱CPC-QM77，有8個CPCI插槽，配冗余可熱插拔專用電源，風扇模塊易于拆卸，方便維修。主控卡采用CPCI-QM77，這是一款INTEL Ivy bridge的系統板，具有高性能、低功耗的特點，集成了豐富的外圍接口，板載4G內存，抗震動性強。為了滿足使用多個串口進行數據傳輸的需求，，它提供了4個串口，其中1個是RS232,4個TTL。在此基礎上配合鐵路部門專用的功能板卡，即可完成車輛監控統計。

六、產品優勢

1、國內最強大的CPCI產品研發隊伍，可提供國內最完善、最齊全的CPCI加固產品解決方案。

2、英德斯CPCI產品應用于軌道交通、物聯網、智能交通、軍工國防、智能制造、醫療儀器、智慧城市、智能家居等多個行業。

3、產品經過如性能、功能、可靠性、可維護性、抗震動性、抗沖擊性、抗寬溫環境變化性等各種測試，完全能保證其產品的穩定性與可靠性。

七、結論

綜上所述，CompactPCI是PCI總線的電氣和軟件加上歐洲卡，它具有在不關閉系統的情況下的“即插即用“功能，該功能的實現對高可用系統和容錯系統非常重要。使用CPCI產品，可以縮短開發時間、降低維護費用、提升系統的整體性能。隨著國家對鐵路建設的大力投入，也隨著高速鐵路的大力發展，鐵路系統對其設備的穩定性和可靠性要求越來越高。英德斯人用實際行動創造出高可靠的英德斯產品。
