背景描述：

高速公路機電系統包括通信、收費和監控三大子系統，而隧道監控作為監控系統的重要部分，其穩定性對于高速公路的運營是非常重要的；

隧道監控系統按照各個子系統分可分為：照明系統、通風系統、交通誘導系統、CCTV系統、火災報警系統、消防控制系統、緊急電話系統、廣播系統等等；

隧道監控的核心思想就是實現這些子系統的聯動及本地控制。而實現這一切必須依靠控制中心與這些區域控制器之間的通訊網絡。

映翰通產品與方案：

使用產品：

ISM 2008D 管理型導軌式工業以太網交換機；

ISM 3018D 管理型導軌式千兆工業以太網交換機；

ISM 3028U 模塊化管理型機架式工業以太網交換機。

方案描述：

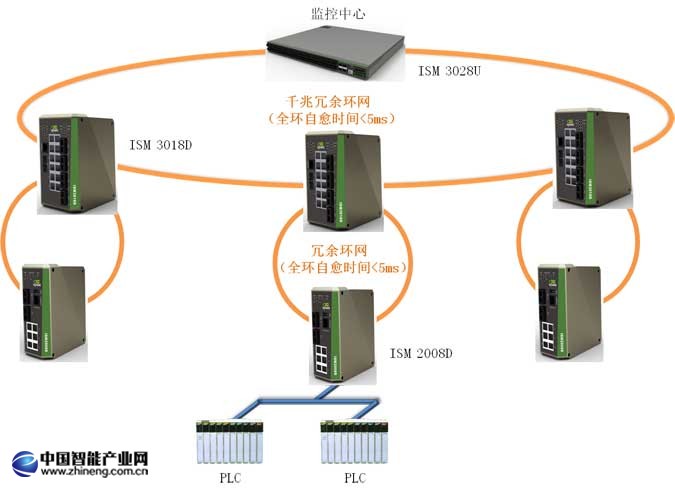

•將隧道中類似導向標志等DI/DO設備連接至區域內的PLC，將情報板等串口設備連接至串口設備聯網服務器，然后將PLC與串口設備聯網服務器連接至現場二層工業以太網交換機ISM 2008D；

•ISM 2008D在現場通過百兆光纖冗余環網相互連接，將數據上傳至洞口變電所交換機ISM 3018D；

•各洞口的ISM 3018D交換機組成千兆光纖冗余環網，最終將數據上傳至監控中心交換機ISM 3028U。

方案及產品特點：

•InSwitch具備極高的可靠性，產品通過最高等級電磁兼容性檢測，工作溫度：-40~85 ℃， IP40防護等級，能夠在嚴酷的環境中可靠、穩定地工作；

•InSwitch支持快速冗余環網保護技術,基于國際標準協議ITU-T G.8032 V2，兼容性強，整個環網自愈時間 <5ms.同時支持RSTP/STP；

•利用千兆光纖網絡帶寬的優勢和QoS功能，高效地支持視頻、狀態監測、語音等多種形式監測數據的傳輸；

•InSwitch可為用戶提供不同端口及安裝形式的產品組合，有效節省設備成本。
