公共區域照明管理的要求

◆樓體公共區域照明包括墻體、樓道、大廳、樓體間、衛生間等照明，控制范圍廣且分散，管理難度大，必須采用統一的系統平臺進行集中監管，提高管理效率。

◆公共區域照明數目多，分布范圍廣，用電量大且難以管控，必須采取合理有效的措施最大限度地實現節能。

◆公共區域照明存在眾多安全隱患，如漏電、短路、漏開燈等，需要及時發現，并迅速處置。

◆公共區域的照明燈具開啟時間比較長，開關次數多，嚴重影響燈具的使用壽命。需要采取措施，延長燈具使用壽命，減少維護費用。

◆應急照明與普通照明兼并管理，在緊急情況下能夠強制開啟應急照明燈，指引通行。

方案概述

    嘉復欣科技的公共區域智能照明控制解決方案采用以國際化樓宇控制標準KNX搭建的EIB/KNX總線控制系統，對分散的公共區域照明進行統一集中管理和中央實時監控。在充分滿足公共區域照明各種需要的同時，具備超強的系統穩定性、故障自動報警功能、良好的兼容性，實現自動化節能、智能化維護，大大降低公共區域照明的運維費用。

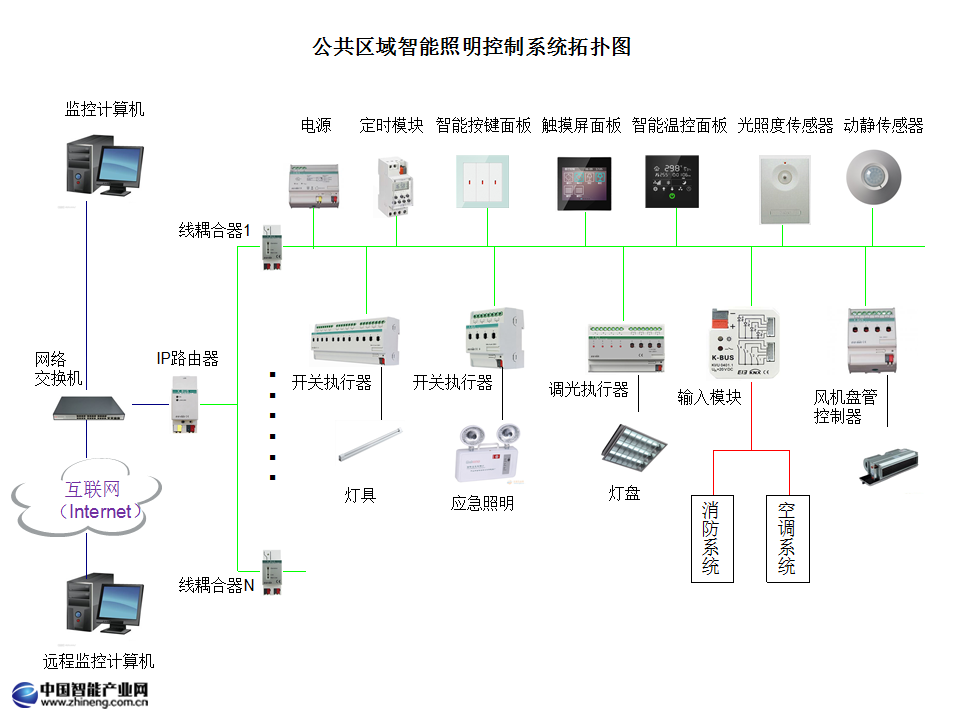

系統結構圖

方案介紹

■大廳、電梯室：大廳和電梯室是居民出入的必經之地，需要營造溫馨舒適的光照環境。采用定時、光感、調光相結合的方式控制，能夠很好地滿足需要。白天，光感隨外部環境光照變化自動調整燈光亮度,保證大廳的光線始終保持在最佳照度；傍晚，當環境光照不足，光感自動開啟大廳全部燈光，并適當調光給人以安全感；午夜以后，定時器關閉大部分燈光，僅保留基本照明，減少不必要的能源浪費。

■樓道、樓梯間：樓道和樓梯間的燈光采用定時場景控制，并在出入口處安裝智能面板控制。白天，開啟三分之二燈光隔燈亮；傍晚時分，開啟全部燈光，保證通行安全；午夜以后，關閉部分照明，僅保留三分之一基本照明以節約電能。

■衛生間：定時器和紅外移動傳感器協調工作，實現節能。白天，衛生間的燈光處于關閉狀態，僅當有人進入時才自動開啟需要的照明，人離開后延時關閉燈光；夜晚來臨時，開啟部分燈光保持基本照明，有人進入時開啟全部照明，人離開后延時關閉部分照明。同時，門口安裝智能面板控制衛生間的燈光開關。

■多功能廳：采用觸摸屏電腦控制，提供遙控、智能面板控制。可以提供調光控制，實現場景的淡入淡出，光線的漸明漸暗的變化，同時把照明、自動窗簾、音視頻設備、空調納入到KNX總線系統中統一管理。可設置進場模式、會議模式、演講模式、休息模式、清潔模式等場景。

■泛光照明和綠化照明：自然光變暗時，光感自動將大部分泛光照明和綠化照明打開；到夜間十二點時，定時將部分泛光照明和綠化照明關閉，只留下少量基本照明；天亮?xí)r，光感將余下的燈光自動關閉。在節假日或有重要活動時，管理人員可通過中控電腦將所有泛光照明和綠化照明打開。

■地下車庫：車道燈和車位燈分開控制，在滿足行車安全的同時充分節能。車道燈根據高峰期、次高峰和低谷期不同的時間段均勻開啟不同數量的照明；車位燈采用動靜感應，車來燈亮，車走燈滅。

功能特點

●控制標準國際化：作為全球唯一的樓宇控制標準，KNX已經發展成為國際標準、歐洲標準、中國標準。

●多功能集成控制：將照明、自動窗簾、空調、音頻和視頻控制等多種功能集成在統一的系統平臺上控制，實時掌握設備工作狀態，簡化管理流程，提高管理效率。

●控制方式靈活多樣：包括智能面板、觸摸屏面板、光照度感應、人體感應、氣象感應、溫度感應、定時控制、遠程網絡控制、中控電腦等，適應不同類型公共區域的控制需要。

●功能拓展和修改程序化：使用功能需要增加或修改時，只需要簡單的程序調整，無需重新布線，適應公共區域功能的變化。

●功能模塊智能化，系統穩定性強：每個功能模塊都自帶微處理器，能夠獨立工作。即使其中一個模塊發生故障，即使一個分區停止工作，即使中央監控功能中斷，也不會對整個系統的運行造成影響。

●最大限度地節省電能：系統可根據辦公樓管理的功能需要和環境變化，手動或自動調節照明、開關相關功能，確保只在需要時開啟，只開啟需要的功能，杜絕長明燈。

●延長燈具使用壽命：系統采用了軟啟動和軟關斷技術，抑制電網的沖擊電壓和浪涌電壓，避免了燈絲的熱沖擊，延長燈具使用壽命。

●系統維護方便，成本低。系統具有工作狀態及故障回饋功能，無需人工巡檢，從監控中心就可以獲得系統的各項運作信息，方便檢查和維護。

●優秀的兼容性;凡是符合KNX標準的產品，都能在同一系統中使用，擴大系統設備的選擇范圍，個性化功能輕松實現。

●良好的開放性：系統能夠與物業管理BMS系統、樓宇自控BA系統、保安系統、消防系統等進行聯動，協調工作。

●安全性能高：所有系統設備由一條總線提供電源和傳輸數據，采用24V安全低電壓，操作安全可靠。

●較普通總線控制系統更具優越性：系統結構更靈活，布線更少，傳輸速度更快，通訊更安全，充分滿足樓宇公共區域照明控制的智能化自動化需要。
