綜述：

在線式激光刻標機是八十年代后期開始在國際上廣泛采用的，以自身無污染、防偽和低廉的維護費用等獨有的優勢，來替代"點陣式墨水噴碼機"在高速運轉的流水線上不停頓、無接觸地為每件產品標注不同的編碼信息。尤其是激光通過灼燒后，效果獨特、不可涂改、無法仿造，具備很強的防偽功能，被廣泛應用在食品、日化、醫藥、通訊器材等產品的生產線上。

國內某公司從九十年代末期開始涉及在線式激光刻標機的研發工作，經過兩年多的努力，采用國外優質民用激光器，配置英德斯嵌入式工控機YCS--H351作為激光器控制臺和全中文控制軟件，開發出性能先進的在線式激光刻標機產品，成為在食品、煙草、醫藥等行業刻標設備的主要供應商。

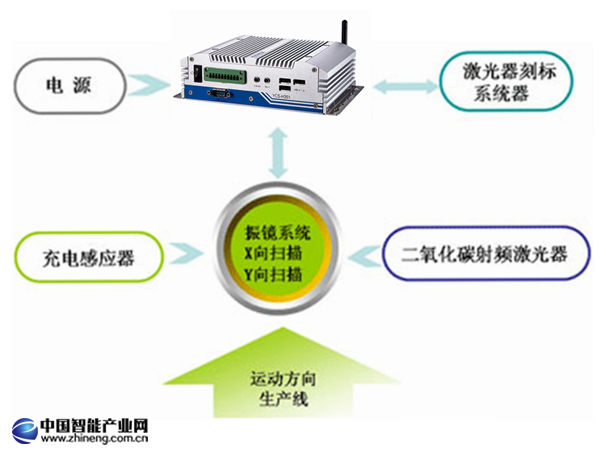

設備原理圖：

說明：電源接220V(50Hz)分別給工控機和二氧化碳射頻激光器供電，通過刻標軟件，工控機控制刻標系統器和振鏡系統。當需要刻標的物體在生產線上運動時，光電感應器捕捉到物體的運動，返回信號給刻標系統器，刻標系統器在將信號返回給工控機。工控機得到信號后，發出信號給振鏡系統和二氧化碳射頻激光器，振鏡系統調整X向和Y向振鏡，射頻激光器向X和Y振鏡發出光束，偏轉致需要刻標的物體上。

設備特點及實現功能：

1、采用進口的"二氧化碳射頻激光器"，光束質量好，發散度小，全金屬封裝，確保噴刻出來的標記清晰，可識別性強，防偽性能強。

說明：電源接220V(50Hz)分別給工控機和二氧化碳射頻激光器供電，通過刻標軟件，工控機控制刻標系統器和振鏡系統。當需要刻標的物體在生產線上運動時，光電感應器捕捉到物體的運動，返回信號給刻標系統器，刻標系統器在將信號返回給工控機。工控機得到信號后，發出信號給振鏡系統和二氧化碳射頻激光器，振鏡系統調整X向和Y向振鏡，射頻激光器向X和Y振鏡發出光束，偏轉致需要刻標的物體上。

2、采用國外進口的振鏡掃描系統，有很高的穩定性，保證了激光刻標的精確性。

3 、全中文編輯界面，可直接調用Windows字庫進行編輯刻標，能自定義圖標，標刻企業Logo，適合國內企業生產現場的技術水平。

4、能進行4行漢字編輯，最大字高為35mm，可根據需要進行刻灼深度的調整。

5、能對生產線進行多角度刻標。

6、采用英德斯級嵌入式工控機YCS-H351提供對LCD的支持和具有穩定的性能。

7、支持7個USB設備，可方便的接USB鼠標、鍵盤對設備進行調試。

硬件配制及產品：

1、工控機配置

CPU：INTEL HASWELL U系列

內存：4GB DDR3L內存

硬盤：2個SATA、1個mSATA

2、YCS-H351特點：

支持Inte lHASWELL U系列處理器 賽揚、i3、i5、i7可選

支持DP、HDMI兩種輸出模式

提供2個10/100M高速以太網接口

支持4個USB 2.0、3個USB3.0，8個GPIO

整機提供音頻輸出

3、激光器

進口二氧化碳射頻激光器 30-50W

4、振鏡系統

評述：

激光技術民用化在國外已應用了多年，在我國的應用還屬于初級階段，但發展很快，已被不少行業采用。目前，英德斯為多家民用激光研發企業提供工控硬件平臺，包括：激光打標機，激光金屬切割機、激光雕刻機等等，提供的產品包括：全長工業CPU卡，低功耗全長、半長工業CPU卡和嵌入式工控機系列等，這不僅為英德斯取得了良好的經濟效益，也為推動國內民用激光技術的發展起到了積極的作用。
