項目簡介：

山東省煤田地質局濟南市綜合服務中心，位于山東省濟南市經十東路北側、邢村立交橋以東、南水北調項目以西，建筑面積50000 平方米，項目為一棟地上22層辦公樓，精裝修，帶有2層地下室，含超過1000個車位，主體為框剪結構。

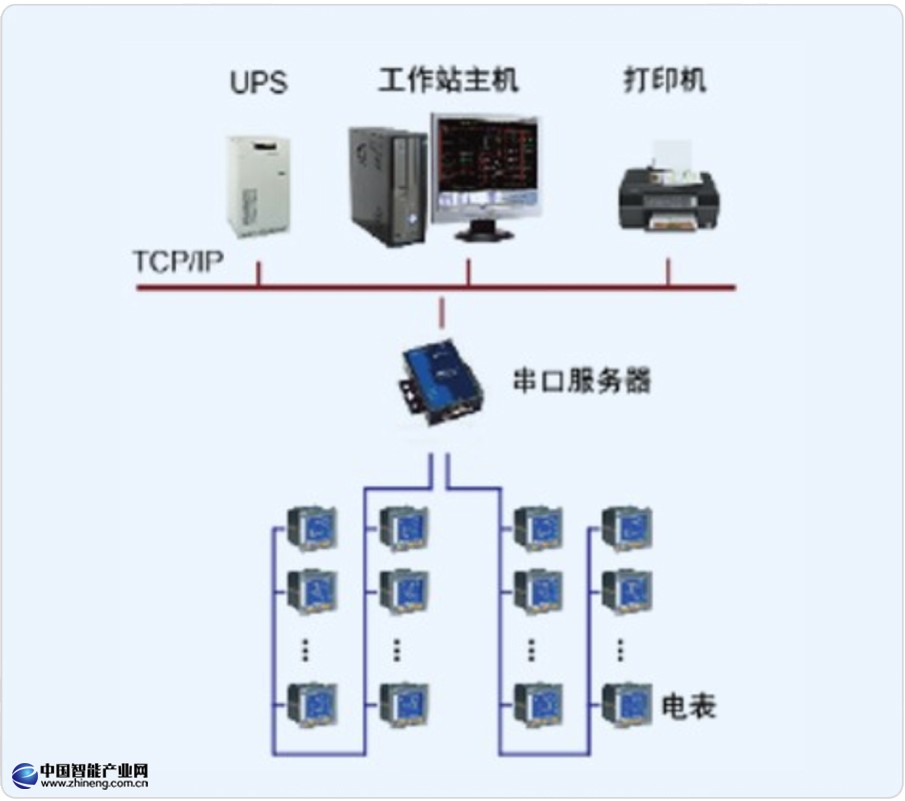

本次項目監控范圍煤田地質局濟南綜合服務中心配電室，通過安裝安科瑞PZ系列多功能儀表，以滿足他們電能計量的需求。安科瑞電氣股份有限公司于2015年為其配置一套Acrel-2000電力監控系統，現場控制層設備通過RS485總線方式，采用屏蔽雙絞線接入通訊管理機，通訊管理機把采集到的數據轉換成以太網后傳送至監控層網絡交換機。監控層網絡交換機是整個系統數據的大動脈。監控計算機從以太網讀取現場控制層設備的數據并實時顯示在人機界面，并存入數據庫供計算和報表調用。通過組建系統網絡，實時監測變電所內各個回路的電流、電壓、功率、開關狀態等電參量，由此達到變電所少人值守或無人值守的智能化管理。

系統實現的功能：

1. 顯示整個電力監控系統的網絡圖，動態刷新顯示各主接線圖上的實時運行參數；

2. 實時記錄電流、頻率、功率等關鍵電參量，便于管理者對電能質量進行定期分析；

3. 通過對各個配電回路的電能計量，明確電能的具體去向為后期節能管理提供數據依據；

4. 重要回路電參量的實時限值報警，通過限值的自主化設置以確保服務中心供電的可靠性；

5. 自主定義不停用戶的權限等級，實現系統的分級管理。

6. 具有對各種歷史數據的記憶功能，以供隨時查詢、回顧、打印。

7. 具有完善的維護功能，允許系統管理工程師在線對該系統進行診斷、管理、維護和擴充
