背景

風力發電機組使用SCADA系統從風力渦輪發電機收集數據。PLC（可編程邏輯控制器）用于數據識別，之后數據通過以太網交換機發送。西班牙一家知名風力渦輪發電機制造商曾挑選嵌入式計算機，以便從PLC至以太網交換機對數據進行控制與交換，改進數據通信及管理。

應用要求

• 一個on/off開關系統從PLC控制數據（尋找、繞過、或通過以太網交換機）
• 雙LAN端口從PLC向以太網交換機配置并傳輸數據
• 內建DI/DO以控制on/off開關系統、檢測系統及報警系統
• 前端數據計算及存儲

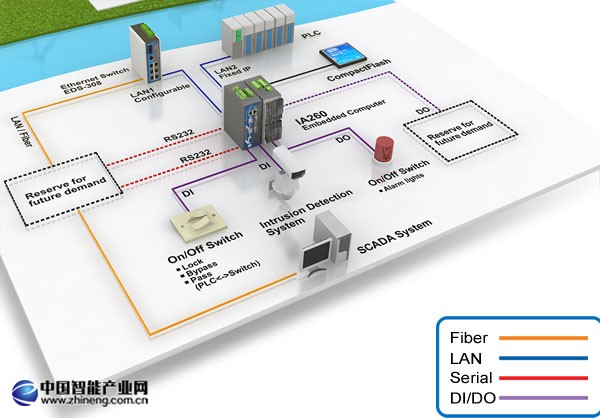

系統示意圖

系統解決方案

最初，此案例中的風力渦輪發電機并無嵌入式計算機，因此經過PLC至以太網交換機的數據未經過過濾或任何前端數據管理。
通過使用Moxa IA260嵌入式計算機，我們的客戶可決定是否鎖定、通過或繞過從PLC發出的數據至以太網交換機，還可計算、存儲并過濾前端數據以改善數據通信與管理。

Moxa IA260有8+8 路DI/DO控制on/off開關系統、入侵檢測及報警燈光系統。另外，某些DI/DO可保留以備后續使用。雙LAN端口（一個固定IP，一個可配置端口）允許數據從PLC向以太網交換機傳輸數據，然后交換機將數據傳送至SCADA系統。另外，一個緊湊閃存插槽和額外串行接口（4個串行端口）可用于以后的存儲擴展及使用。

為何選擇Moxa？

• Moxa的嵌入式計算機作為PLC與交換機的可信賴的風力發電控制器被廣泛認同
• 高度集成的嵌入式系統：由于多接口、雙LAN及多DI/DO，僅需一部Moxa嵌入式計算機
• 工業級穩定的嵌入式系統使網絡可持久運行

Rcore立即可用的嵌入式系統平臺

Moxa嵌入式計算機的高可靠性與穩定性為用戶提供了額外的競爭優勢。為提升我們的客戶的競爭力，為之贏得更快的上市時間，Moxa為應用開發者提供了可貴的軟件平臺，稱為Rcore。該平臺可為您帶來如下切實利益：

• 易于使用的應用庫
• 經過測試無漏洞的樣本代碼
• 可為應用開發提供咨詢服務
• 快速的概念驗證及開發周期
